kg316t时控开关怎么用？

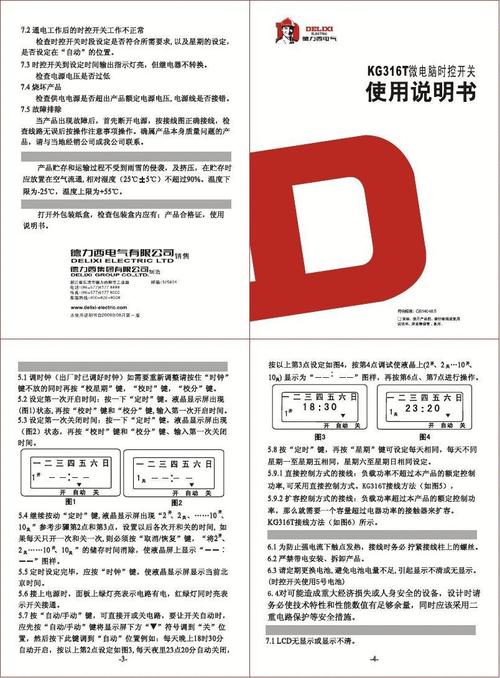

KG316T 微电脑时控开关 使用说明书

产品概述

KG316T 是一款具有 16 组开/关程序，每天可循环的微电脑时控开关，它采用高精度时钟芯片，确保时间准确，操作简单，功能实用,是实现设备自动化控制的理想选择。

• 核心功能： 定时开启、定时关闭。
• 程序数量： 16 组独立程序。
• 控制模式： 每天循环、周一至周日循环、特定星期循环等多种模式。
• 显示： LCD液晶显示,带背光。
• 电源： AC 220V, 50Hz。
• 负载： 适用于阻性负载（如白炽灯、加热器）和部分感性负载（如电机、荧光灯），但总功率需在产品额定范围内（通常为 16A / 3500W）。

面板说明

• 显示屏: 显示当前时间、星期、程序信息。
• 时钟 (Clock): 设置当前时间。
• 定时 (Timer): 进入或退出程序设置模式。
• 星期 (Week): 在设置程序时，用于选择星期几（1-7 代表周一至周日）。
• 时 (Hour): 设置小时。
• 分 (Minute): 设置分钟。
• 开 / 关 (On / Off): 设置程序的开启或关闭时间。
• 自动 / 手动 (Auto / Manual): 切换工作模式。
  • 自动: 按照设定的程序运行。
  • 手动: 强制开启或关闭输出,此时程序不生效。
• `` ` (Reset): 复位键,用于恢复出厂设置或取消当前操作。
• 取消 / 记忆 (Cancel / Memory):
  • 设置时： 取消当前设置。
  • 正常运行时： 长按此键可开启或关闭显示屏背光。
• `` ` (Clock / Review):
  • 设置时： 切换“时钟”和“定时”设置。
  • 正常运行时： 快速按此键可以查看已设置的所有程序。
• `` ` (↓): 向下选择或减小数值。
• 输出 (Output): 输出端子，连接需要控制的设备。
  • COM: 公共端。
  • NO: 常开端，在程序设定的时间到达时，COM与NO导通,设备得电工作。
  • NC: 常闭端，在程序设定的时间到达时，COM与NC断开，设备失电停止工作，通常推荐使用 NO 端，即“定时开”模式。

详细操作步骤

首次使用 - 设置当前时间

1. 确保时控开关已正确接入 220V 交流电源。
2. 按一下 时钟 键,显示屏上的时间数字会开始闪烁。
3. 使用 星期、时、分 键来调整当前的星期、小时、分钟。
   • 今天是周三，下午 2 点 15 分。
   • 先按 星期 键，直到显示 "3" (代表周三)。
   • 再按 时 键，调整到 "14"。
   • 最后按 分 键，调整到 "15"。
4. 时间设置完毕后，等待 5 秒钟，设备会自动保存并退出设置，时间停止闪烁,恢复正常显示。

设置定时程序

假设我们要设置一个程序：每天早上 6:00 开启设备，晚上 22:00 关闭设备。

1. 进入设置模式：

   • 按 定时 键一次，显示屏上会显示 "1" 和 "开" (表示第 1 组程序的开机时间),同时时间开始闪烁。

2. 设置开启时间：

   • 使用 时 和 分 键，将时间调整到 06:00。
   • 按 星期 键，选择生效的星期，因为我们希望是“每天”，所以需要按 星期 键 7 次，让它显示 "1 2 3 4 5 6 7" (代表周一至周日都生效)。

3. 设置关闭时间：


   （图片来源网络，侵删）
   • 再次按 定时 键，显示屏上会显示 "1" 和 "关" (表示第 1 组程序的关机时间),同时时间再次闪烁。
   • 使用 时 和 分 键，将时间调整到 22:00。
   • 同样，按 星期 键 7 次，设置为 "1 2 3 4 5 6 7"。

4. 确认并退出：

   • 定时设置完成后，等待 5 秒钟，设备会自动保存,此时显示屏会回到正常时间显示。

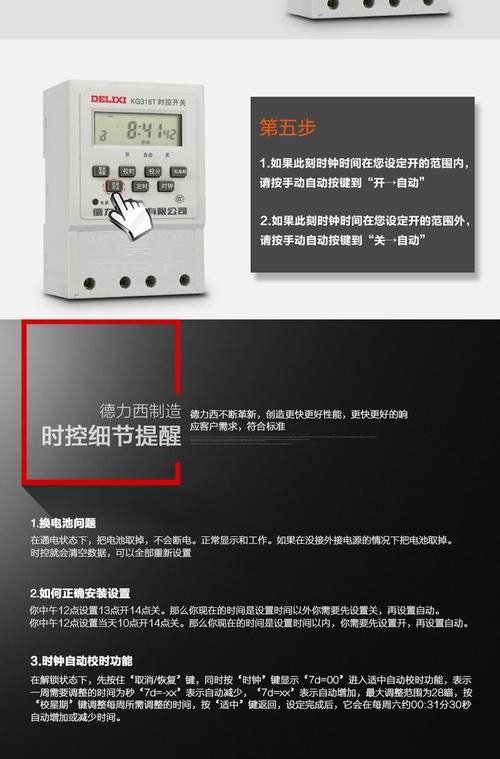

   • 你可以按 自动 / 手动 键切换到 自动 模式,时控开关将按照你设定的程序运行。

如何设置多个程序？

• 每设置完一组程序（一个开和一个关）后，再按一次 定时 键，程序编号会从 "1" 变成 "2"，然后重复上述步骤设置下一组即可，最多可设置 16 组。

查看已设程序

1. 在正常显示状态下，快速按一下 自动 / 手动 键，切换到 自动 模式。
2. 然后按住 时钟 键 2 秒钟，显示屏会滚动显示所有已设定的程序,松开按键即停止查看。

取消单个程序

1. 按 定时 键，直到找到你想取消的那组程序（显示 "2" 和 "开"）。
2. 按住 取消 / 记忆 键不放约 3 秒，该组程序的时间会全部清零,表示已取消。
3. 继续按 定时 键检查其他程序，或等待 5 秒退出。

恢复出厂设置

如果所有程序都乱了，或者设备出现异常,可以恢复出厂设置。

1. 确保设备处于通电状态。
2. 长按 复位 键，持续约 5 秒钟，显示屏会全部清空或显示 "8888"，然后恢复显示当前时间（但所有定时程序被清除）。
3. 之后需要重新设置时间和所有定时程序。

常见问题与解答

Q1: 为什么我设置好程序后，设备没有按时间动作？ A1: 请检查以下几点：

1. 模式是否正确： 确保开关拨到了 自动 模式，而不是 手动 模式。
2. 接线是否正确： 检查负载（设备）是否正确连接在 COM 和 NO 端子上，如果接在 NC 端,逻辑是相反的。
3. 时间是否准确： 重新核对一下当前时间是否设置正确。
4. 程序是否有冲突： 检查设置的程序时间是否有重叠或逻辑错误，不能先设置一个 22:00 关，再设置一个 23:00 开,这中间会有一个小时的空白。
5. 负载是否过大： 检查连接的设备总功率是否超过了时控开关的额定功率（通常为 16A / 3500W）。

Q2: 我想只在工作日（周一到周五）控制，周末不控制，怎么设置？ A2: 在设置每一组程序（开和关）的 星期 时，不要按 7 次，而是只按 5 次，让它显示 "1 2 3 4 5"（代表周一到周五）。

Q3: 时控开关后面的 NO 和 NC 有什么区别？我应该用哪个？ A3:

• NO (Normally Open - 常开): 默认状态是断开的，当到达设定的开启时间时，COM 和 NO 接通，设备开始工作，到达设定的关闭时间时，COM 和 NO �
