第一部分：核心原理与准备
工作原理
电脑ATX电源的启动和电压调节,主要依赖于两个关键信号：

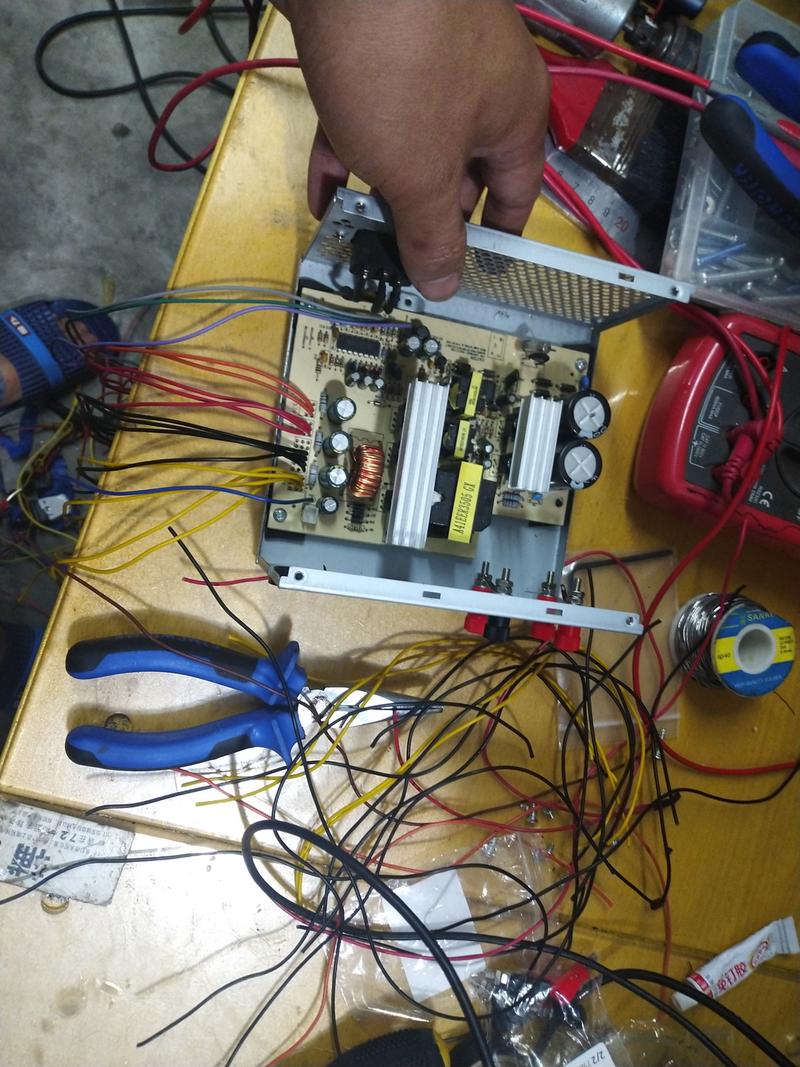

（图片来源网络，侵删）
- PS_ON (电源开启信号)：这是一个低电平有效的信号，通常为绿色线，将其与任意一根黑色线（地线）短接,电源就会启动。
- PWR_OK (电源正常信号)：这是一个高电平有效的信号，表示电源已稳定输出，通常为灰色线,在电源启动后会变为高电平。
- 电压调节：ATX电源的+5VSB（+5V待机电压）和+3.3V/+5V/+12V等主输出电压，内部由一个精密的反馈网络（通常使用TL431等可调精密稳压源）进行控制。我们的核心思路就是利用这个反馈网络，通过外部改变反馈电压，来提升主输出电压（如+12V）到我们需要的30V。
所需材料与工具
材料：
- ATX电源：最好是老式的、重量较重的（使用工频变压器），功率越大越好，也可以是半桥或全桥拓扑的新电源，但反馈电路可能略有不同,需要稍作研究。
- 电压调节模块：这是实现“可调”的关键，推荐使用 LM317 或 LM2596 等模块，LM317是线性稳压，输出纯净但效率低，发热大；LM2596是开关稳压，效率高，发热小，但有纹波，对于DIY,LM2596模块更常用。
- 电位器：用于手动调节电压，通常10kΩ的线性电位器即可。
- 接线端子：用于连接外部负载,如香蕉插座或接线柱。
- 开关、指示灯：用于开关电源和指示工作状态。
- 散热片：如果使用LM317或在大电流下使用LM2596,需要为其加装散热片。
- 导线、万用表、烙铁、焊锡、热缩管、螺丝刀等。
工具：
- 数字万用表（必备！）
- 电烙铁和焊锡
- 螺丝刀
- 剪线钳/剥线钳
- （可选）热熔胶枪,用于固定元件。
第二部分：详细改造步骤
拆解与初步处理
- 断电！断电！断电！ 拔掉电源线。
- 打开电源外壳，通常有几颗十字螺丝,注意观察内部结构。
- 安全放电：拔掉主板接口（24pin、4pin/8pin CPU等）上所有连接线，用一根导线，分别短接大电容（通常是两个圆柱形的，上面会标有+和-）的正负极几秒钟，释放掉残留的电荷。这一步非常重要，否则会损坏万用表或被电到！
- 识别关键引脚：在24pin的主板接口上，找到以下颜色的线：
- 绿色线 (PS_ON)：Pin 16
- 任意一根黑色线 (GND/地)：Pin 14, 15, 17, 18, 19, 20, 21, 22, 23
- 灰色线 (PWR_OK)：Pin 8
- 黄色线 (+12V)：Pin 10, 11
- 红色线 (+5V)：Pin 4, 6, 18, 20
- 蓝色线 (-12V)：Pin 12
- 橙色线 (+3.3V)：Pin 1, 2, 13
强制启动电源（测试）
为了测试电源是否正常,我们先做一个最简单的启动电路。
- 准备一根导线,一端焊接到绿色线上。
- 导线的另一端焊接到任意一根黑色线上。
- 插上电源线，如果电源正常，风扇会转动,电源就启动了。
- 用万用表测量各路输出电压是否正常（+12V, +5V, +3.3V等）。
- 测试完毕后，立即拔掉电源线，并断开绿色线和黑色线的连接。
修改反馈电路，提升基准电压
这是实现升压最关键的一步，我们要找到控制+12V输出的反馈电路。

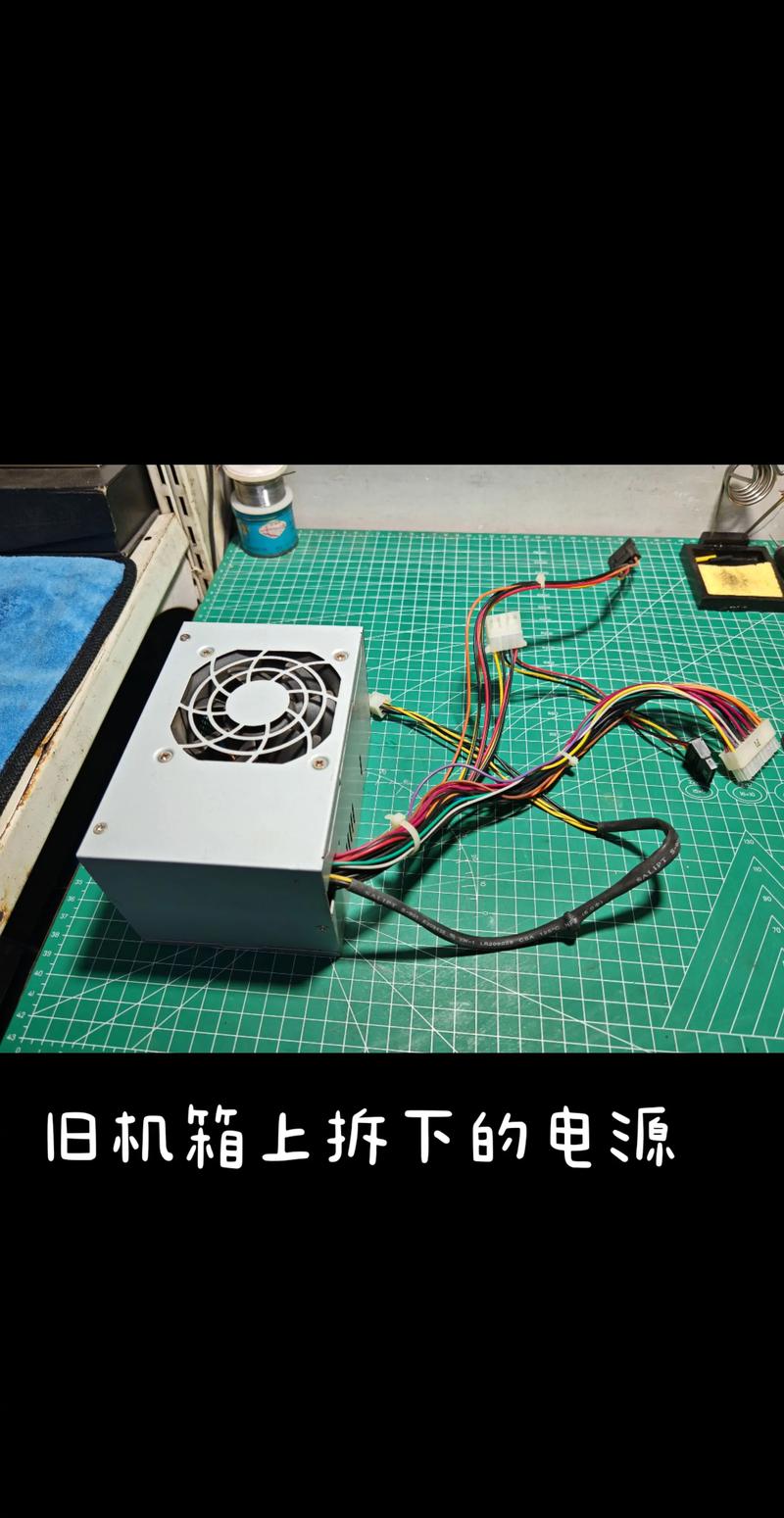

（图片来源网络，侵删）
-
寻找反馈光耦：在主PCB板上，靠近+12V输出滤波电感（一个很大的线圈）和输出电容附近，找到一个有4个引脚的芯片，通常是 PC817 或 TLP250 等型号,这就是反馈光耦。
-
找到TL431：光耦的输入端通常会连接到一个三端可调稳压芯片 TL431，它有三个引脚：Ref（参考）、Anode（阳极）、Cathode（阴极），它的作用是提供一个稳定的2.5V基准电压。
-
修改原理：原电路中，+12V电压通过电阻分压，反馈到TL431的Ref引脚，当+12V电压稳定时，Ref引脚电压正好是2.5V，我们要让它在输出30V时，Ref引脚电压仍然是2.5V,我们需要改变分压电阻的比值。
-
具体操作（方法一：直接修改电阻 - 不推荐新手）：
- 找到连接到TL431 Ref引脚的那个分压电阻（通常叫R1）。
- 将它换成一个阻值更大的电阻，计算公式：
R_new = R_old * (30V / 12V) = R_old * 2.5。 - 这种方法需要对原电路有深入了解，且可能影响其他电压，不推荐。
-
具体操作（方法二：引入外部调节器 - 强烈推荐）：
- 这是最稳定、最灵活的方法，我们将使用一个LM317可调稳压器来创建一个新的、可调的基准电压,并取代原来的反馈网络。
- LM317电路：LM317能输出一个从1.25V到某个最大值的稳定电压，其输出电压公式为
Vout = 1.25V * (1 + R2/R1)，其中R1是接在Adj和地之间的固定电阻，R2是接在Adj和Vout之间的可调电阻（电位器）。 - 连接方式： a. 从电源的+12V输出（黄色线）引出一根线，连接到LM317的输入端。 b. 从电源的GND（黑色线）引出一根线，连接到LM317的接地端和电位器的固定端。 c. LM317的输出端和Adj端之间接一个固定电阻R1（例如240Ω）。 d. 在Adj端和地之间接一个电位器R2（例如5kΩ）。 e. 关键步骤：将LM317的输出端，连接回原来光耦的发光二极管负极（通常是TL431的Cathode或光耦的2脚），将光耦的发光二极管正极（通常是TL431的Anode或光耦的1脚）连接到+5V（红色线）上。
- 这样，LM317就取代了TL431，通过调节电位器R2，就可以改变反馈给光耦的电压，从而精确调节+12V主输出的电压，当你把电位器调到使LM317输出约3.75V时（这个值需要根据原电路微调，但通常在3V-5V之间），+12V输出就会升高到约30V。具体数值需要用万用表一边调节一边测量来确定。
组装与接线
- 安装电压调节模块：如果你不使用LM317方案，而是想用LM2596模块做一个独立的可调电源，可以跳过步骤三，将LM2596模块的输入端接在电源的+12V（黄）和GND（黑）上，输出端接你的负载，这样虽然也能实现可调，但功率会受限，且失去了原电源的大电流优势。强烈推荐使用方法二。
- 安装开关和指示灯：
- 在电源外壳上开孔,安装一个船型开关。
- 将开关串联在220V交流输入的火线上。
- 在+5VSB（紫色线）或+5V（红色线）上引出一根线，串联一个限流电阻（如1kΩ/0.5W）和一颗LED（红色），再接到GND上,作为电源指示灯。
- 安装输出端子：在电源外壳上安装香蕉插座或接线柱，将你想要输出的电压线（例如我们改造后的+12V输出线，现在已是30V）和GND线连接到端子上。
- 固定所有元件：用热熔胶或螺丝将LM317/电位器、开关、LED、端子等固定在合适的位置。
最终测试与校准
- 仔细检查：对照电路图，检查所有接线是否正确，特别是正负极和反馈回路,确保没有短路。
- 连接假负载：为了安全，先不要接真实负载，在输出端接一个功率大一些的电阻（比如汽车灯泡或水泥电阻）作为假负载,吸收一些电流。
- 通电测试：
- 合上开关，电源风扇应转动,LED指示灯亮起。
- 用万用表测量输出电压，缓慢旋转电位器，观察电压是否在1.25V到30V（甚至更高）之间平滑变化。
- 在你需要的电压点（如30V）上固定好电位器。
- 测量纹波：将万用表打到交流电压档，测量输出端的交流电压，这代表纹波大小，一个好的电源，纹波应该很小（通常小于100mV），如果纹波过大，可能需要在输出端并上一个更大的电容（如4700uF/50V）。
- 测试过流保护：逐步减小假负载的阻值（即增大电流），观察电压是否会下降，电源是否会自动保护关机，ATX电源本身具备过流、过压、短路保护,这是它的一大优点。
第三部分：电路图参考（简化版）
这是一个使用LM317进行反馈修改的简化示意图：
+-------------------------------------+
| ATX Power Supply |
| |
AC Input -----> [ Fuse ] -----> [ Bridge Rect ] -----> [ PFC & Primary ] -----> [ +12V Output ]
| | | |
| | | |
+----------------+------------------+ |
| |
| (Feedback Loop) |
| |
+12V Out (Yellow) ------------------+ |
| |
+-----> [ LM317 ] <----+
| In Out |
| | | |
| [R1] [R2] |
| | | |
| GND Adj |
| | |
| [Pot] |
| | |
GND (Black) ----------------------+-------------+--------+
|
+-----> [ LED + Resistor ] -----> +5V (Red)将电脑电源改为30V可调电源，核心在于修改反馈回路，使用LM317来创建一个新的可调基准电压，注入到原电源的反馈光耦中，是最稳定可靠的方法，整个过程需要细心、耐心，并始终将安全放在第一位,祝你改造成功！
